こんにちは！
レスキュー研磨工場の代表を努めます杉浦です。

本日は、こちらの製品をご紹介いたします。

（左）研磨後　（右）研磨前

ＦＢ（フェイスブック）繋がりでお取引をさせていただいたおります知人から特急対応での研磨加工のご依頼です。

元々、知人の会社で設計製作した製品をメンテナンス用に引き取ってきた回収品です。

製品性能を向上させるために、高周波焼入れ、焼入面を一面研磨加工、仕様に変更したそうです。

事前に連絡をいただいておりましたので宅配便で弊社に製品が届いたところですぐさま作業を開始します。

【材質】　Ｓ４５Ｃ　２個
【加工精度】　平面度０．１以内
【加工内容】　高周波焼入部分の１面研磨
【加工ポイント】
今回は問題になるようなことはありません。
【特急対応】２月１日弊社着→２月２日発送

研磨加工が完成したところで磁気抜きをします。

研磨加工の基準面が予想していたよりも良かったために平面度も１回の研磨加工で百分台に出すことが出来ました。

【平面度実測値】０．０１

製品が傷つかないように厳重にエアマットで梱包して送り返しました。

後日、お礼のメールをいただきました。

お役に立てまして光栄です　^^

今回の様に１面のみ研磨して欲しい、溝の底面のみ、切削加工の基準面が欲しい等々・・・。

弊社にて対応出来る研削加工は喜んで対応させていただきますのでいつでもお気軽にレスキュー研磨工場　ジートライズまでご相談下さいませ。

特急対応についても私の予定がつく限り極力対応いたします。

ありがとございました！

こんばんは！
レスキュー研磨工場　（株）ジートライズの代表を努めます杉浦です。
本日は薄物のリング研磨加工＆特急対応についてご紹介いたします。

こちらは、以前に弊社ホームページよりお問い合わせをいただきましたメーカー様からのご依頼品です。
現在リピート品を継続的にお取引を頂いただいています大切なお客様です　^^

【お客様のお困りごと】
お客様が発注先企業様より特急依頼を要請されたため現在受注中の案件よりも先に対応して欲しい。
出来れば一日でも早く！！

今回は翌日出荷にて対応いたしました。

【材質】　Ｓ４５Ｃ　Φ８９✕Φ８２　Ｔ＝２．０６、２．０４、２．０２　各２個
【加工精度】　Ｔ寸法±０．００５、平面度０．００５、平行度０．００５
【加工内容】リング形状の２面研磨
【加工ポイント】
薄物のリング形状。
平面度０．００５以内に抑えることが最大のポイントです。

お電話にて打合せをした時にとても難易度が高いお仕事になりそうだなと察しましたので内容をご説明しまして、予備を各１個ずつ用意していただくこと、最悪の場合加工不能の可能があるためにトライ加工であることを条件に特急対応にて今回の件をお受けすることにいたしました。

お電話の翌日に品物が届きましたので早々作業を開始します。

お客様の社内にて切削加工をされたそうですが、研磨前の取代約０．１５、平面度０．０２～０．０３位と素晴らしい加工がされています。

トライ加工も兼ねていますので、様子をみながらまずは１個を取り掛かります。

歪に気をつけながら粗取りにて０．０５位の取代まで追い込みます。
この時に研削熱をかけ過ぎると歪が０．０３位出てしまいましたので半磁気やラップなどを使い製品、素材のクセを 掴みます。

少しずつ歪と厚みを交差に仕上げました。
苦労しましたが、なんとか１枚仕上がりましたのでお客様にご報告とお見積もりをいたしました。

単価の面で多少開きがありましたがお話し合いにてまとまりましたので、引き続き残りの５枚を翌日発送のお約束にて正式にご注文を承りました。

念の為に２種類の測定方法で加工しました。

「指示ベンチスナップゲージ」（Ｍａｈｒ社）にて測定

ダイヤルゲージを使いブロックゲージの比較測定、平面度測定

【実測値】±０．００５→＋０．００３～＋０．００２

無事に全点仕上がり頂いた翌日にはお客様に向けて出荷いたしました。

薄物の研磨加工、平面研磨の特急品などでお困りの方。
お気軽にレスキュ研磨工場（株）ジートライズまでご相談下さいませ。

ありがとうございました！

本日は溝研磨の高精度仕様についてご紹介します。

こちらは、最近お取引を始めさせていただきました検査具、ゲージ、治工具等を扱うメーカー様より研磨依頼をいただきました。

お取引の経緯を少しお話しますと
担当者様は以前お勤めの会社から転職をされたようで何年かぶりにお電話をいただきました。

内容は平面研磨加工のご依頼です。
一度会社に寄って欲しいとのことでした。

翌日、近くへ納品がありましたので、出先から「近くに来てますので今から会社訪問させてもらってもいいですか？」とお電話したところ「お待ちしています」とのことでしたので訪問させていただきました。

担当者様とは以前の会社の時に１、２回研磨加工のお手伝いをさせていただいた程度だったですが ちゃんと弊社のことを覚えていて下さったようです。

開業当初（２００４年７月）の私の名刺を見てお電話を下さいました。
本当にありがたく、再びの再開に感謝です　^^

早速、平研磨の部署に案内されるとすでに数十点ご依頼品が準備してありました。
一通りの打合せをして納期の兼ね合いもあり今回は数点お手伝いさせていただくことになりました。

本日ご紹介する品物はその内の１点です。

【お客様のお困りごと】
平面研磨の加工部署がとてもお忙しく少しでも良いから平研磨を手伝ってほしいとのことです。

【材質】　Ｓ４５Ｃ　（１５０＊１２５＊２５）
【加工精度】　巾６０（０～＋０．００５）、基準面（直角度、平面度５ミクロン以下）
【加工内容】巾６０、基準面研磨（７面）
【加工ポイント】
溝巾６０の交差が０～＋０．００５とかなりの高精度！！
ハサミゲージ並です　^^;

始めに基準面となる厚み方向から加工を開始します。
厚み方向が仕上がったところで、その基準面を使用して巾方向、長さ方向の直角出しをイケールを使用して仕上げます。

各基準面を仕上げてから本題の溝加工に入ります。
まず、荒取りにて研磨代０．０５位のところまで追い込みます。

溝巾の面粗さ６．３Ｚで機械仕上げもＯＫでしたがサイド研磨でこの様な精度を仕上げるのは非常に難しいです。

アヤ目が少々残っていますが今回は問題ありません。

ブロックゲージを使用して０のブロックは確実に入る所を確保して後はラッピングの手作業にて少しずつ溝巾を広げていきます。

手作業ですのでダレが出てしまいます。
ですからピックテスター等でダレを確認しながら出来るだけ真直ぐに少しずつ仕上げていきます。

通常の研磨は砥石の底で研磨するので、材質等にもよりますが切り込んだ分だけ研磨されます。

しかし、サイド研磨（砥石の側面を使用すること）は砥石のキレ具合によって仕上がりがバラつきますので中々思うように仕上がりません。

今回のような高精度な溝をサイド研磨で仕上げるのは 非常に難しいので最後の微調整は手仕上げの方が確実です。

Ｈ７程度でしたらサイド研磨でも問題ありません。
要求精度により毎回作業内容が変わってきます、または変えています。

【実測値】０～＋０．００１

高精度の溝研磨加工でお困りの方、お気軽にレスキュ研磨工場　ジートライズまでご相談下さいませ。

ありがとございました！

本日は、溝研磨加工、基準面研磨についてご紹介いたします。

こちらは、いつもお世話になっておりますゲージメーカー様より平面研磨の応援要請いただきました。

【お客様のお困りごと】
お客様の平面研磨部署が多忙の為、平面研磨加工及び溝研磨を出来るだけ短納期で対応して欲しい。
今回は受注後４日で納品いたしました。

【材質】　Ｓ４５Ｃ　２０＊３０＊１１６
【加工精度】　巾３０（－０．０２～－０．０５）、溝１０（０～＋０．０５）、直角度５ミクロン以内
【加工内容】JB（ジグボーラー）用の基準面（合計７面研磨）、
溝巾１０深さ３０の溝研磨加工

【加工ポイント】
外周に対して溝を０．０１以内に仕上げること。
溝の深さ３０とやや深い為にテーパーを出来るだけ抑えること。

はじめにΦ6，Φ１０が平面研磨後にJB加工が有るためにデジタルノギス、テスターにて穴位置を調べます。

今回ＪＢの取代が１ミリありましたので出来るだけ半径の０．５以内の芯ズレで収まるように取代を確認しながら研磨加工を進めます。

溝加工は荒取りで残りの研磨代０．０５位を残して、仕上げ用のやや硬い砥石に変更してピックテスターで確認しながら外周振リ分になるように仕上げていきます。

また、砥石の切れ具合に注意しながら寸法公差に仕上げます。
この時砥石の切れが悪いと溝がテーパー（溝部上部が広く、下部が狭い）になりやすいです。

最終的にはこのようにブロックゲージにて溝巾を確認します。
溝巾は＋０．０１～+0.0１７のところで仕上げをしました。
テーパーは０．００３以内のところで収まりました　^^;

今回は溝部の精度、面粗さもさほど厳しくありませんでしたので機械仕上げで完成しました。

はさみゲージの様に、要求精度が高い場合は必要に応じてラッッピング（手作業）にて交差に仕上げます。

溝研磨加工は成型研削盤にて加工しました。
砥石サイズ１ミリ巾（深さ要相談）～、溝深さMAX４５まで溝研磨加工が可能です。
溝研磨加工や、治具研磨加工、ジグボーラー加工時に必要な平面研磨加工でお困りの方、１個からでも喜んで対応いたします。

一度お気軽にレスキュ研磨工場、ジートライズまでお問い合わせ下さいませ。

こんにちは！
レスキュ研磨工場、代表を努めます杉浦です。

本日は金型のパーツ研磨についてご紹介します。
こちらは、以前商談会にて面談させていただきました名古屋市内にて金型部品などを扱うメーカー様よりお電話にてお問い合わせをいただきました。

【お客様のお困りごと】
精密研磨加工

【材質】　YXR７、Ｓ５０Ｃ
【ワークサイス】１４０＊１３０＊１６（左左）、１００＊１００＊１６（左右）、７０＊２３＊20（右左）、１００＊２３＊２４（右右）

【交差】T=１６　±０．００３　T=２０、Ｔ＝２４±０．００３
【加工内容】板厚の交差仕上げ、
【個数】合計６個
【加工ポイント】
加工内容は一般的な平面研磨加工ですが板厚精度が±０．００３と高精度の為、ゲージー並の加工になります。
平面度も５ミクロン以下に押えないと要求精度内に収まらないかと思います。
測定方法はブロックゲージの比較測定 です。

数日前に打合せのお電話をいただき持込み日のご連絡をいただいていましたので、弊社も事前に準備していました。
入荷後早々作業を開始します。

まずは荒取りにて大まかな歪をとりながら＋０．０４位とところまで追い込みます。
そこから、中仕上げにて更に＋０．０１位のところまで追い込みます。

ここから仕上げ作業に入ります。
砥石の切れ具合に気をつけながら１個ずつ、＋イッパイの＋０．００３～＋０．００２の所を狙いながら慎重に寸法公差に仕上げていきます。

途中、１本が危なかったですが無事に完成いたしました。
取り過ぎましたら不良になります^^;

【実測値】
１４０＊１３０＊１６　（＋０．００２）
１００＊１００＊１６　（＋０．００２）
１００＊１００＊１６　（±０）
７０＊２３＊２０　　　（＋０．００２）

金型のパーツ研磨、部品等の高精度研磨加工でお困りの方、検査具、ゲージ製作の実績が豊富なレスキュ研磨工場　ジートライズまでお気軽にご相談下さいませ。

１個でも喜んで対応いたします。

こんにちは！
レスキュ研磨工場の代表を努めます杉浦です。

本日はこちらの研磨加工をご紹介します。

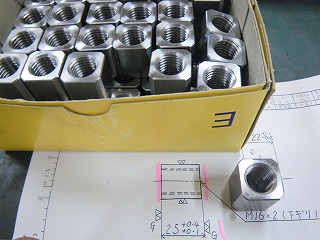

「ナット」の研磨加工 です。

こちらは個人事業で切削加工業を営んでおります社長様より平面研磨のご依頼をいただきました。

図面をご覧いただきますとお分かりの通り、切削加工でも充分仕上がる精度です。

依頼内容
【材質】　Ｓ５０Ｃ　調質材
【ワークサイス】　２２×２２×Ｔ＝２５　４８個
【交差】Ｔ＝２５　＋０．４～＋０．１
【加工ポイント】

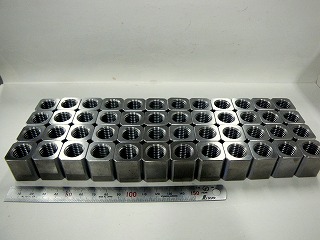

図面上には厚み交差以外とくに指示がありませんでしたが４８個の厚みを出来るだけ揃える様に加工しました。

ちなみに、以前ご紹介したhttp://ctc-230148001459.kir.jp/www/blog/?p=149は並べては加工が出来ませんでした。

まず、精度が揃わない事と、品物が細長い為に磁気の効きが非常に弱く研磨加工が困難でした。

加工方法はその都度、要求精度や、品物の大きさ、高さなどから最適な加工方法を検討します。

今回の要求精度や品物の大きさ、厚みなどから検討しても並べて加工が出来ます。

【実測値】　＋０．２３
４８個の整列度０．００５

にて仕上がりました♪

弊社ではこういった研磨目が欲しい部品や厚交差を揃えて欲しい等の研削加工も喜んで対応させて頂きます。

平面研磨加工のご相談はお気軽にレスキュ研磨工場　（株）ジートライズまでご連絡下さいませ！

こんにちは！
レスキュー研磨工場　（株）ジートライズ　代表を努めます杉浦です。

さて、本日は特急研磨加工についてご紹介します。

こちらは、以前弊社HPをご覧になられてお問い合わせをいただきました商社様からご依頼をいただきました。

もう少し詳しくご説明しますと、ご依頼先の商社様とお取引が有ります切削加工メーカー様からのご依頼だそうです。

先日、初めてお取引をさせていただきましてから社長様とは歳も近いし、話も合い、以後仲良くさせていただいておりました。

昨日の午前中ことです。
突然、「１点仕事をお願いしたいから、夕方伺います」と電話がありました。

後から気づいたのですが
どうやら社長様、弊社のことを周りの方にご紹介して下さっていたようです。
ありがたいことです♪

打ち合わせの中で
後加工の切削加工が控えているために特急で対応して欲しいとのこと　^^;
出来れば本日中に・・・とのことでしたのでキリの良い所で現在の作業を中止して
早速作業を開始します。

依頼内容は
【材質】　S50C　
【ワークサイス】Φ２５０　T=20
【仕様】平行度０．０２（研磨指示なし）

加工内容は全く問題ありません。
予定通り無事に作業が終了しました。

左　研磨加工前　右　研磨加工後

今回の様に図面上、研磨指示が無いのですが、
平面度、平行度、溝巾などを切削加工で仕上げるのが
大変の時。

加工基準面が欲しい時。
1個だけ研磨して欲しい、などなど・・・。

研磨設備をお持ちでない加工メーカー様など、「社内設備と同様」とまではいかないかもしれませんが小さな町工場ならではの柔軟な対応を心がけております。

まずはお気軽にレスキュ研磨工場　（株）ジートライズまでお気軽にご連絡下さいませ！

溝部　研磨加工

商品名　：精密機械部品
材質：　S50C
交差：溝巾Ｈ７、溝部底面寸法だし

【受注経緯】
弊社工場より車で１０分位のところのメーカー様から
弊社HPをご覧になられましてお問い合わせフォームよりお問い合せをいただきました。
その後メール、電話にて打ち合わせ後に正式にご注文いただきました。

【お客様のお困りごと】
120×160×140程度のS50Cブロックの溝部に高周波焼入れが入った部分の溝巾研磨、溝底面の研磨加工を特急対応して欲しい。

事前に持込日をご連絡いただいていましたので午前中にいただきまして当日の夕方に納品いたしました。

加工内容は全く問題ありません。

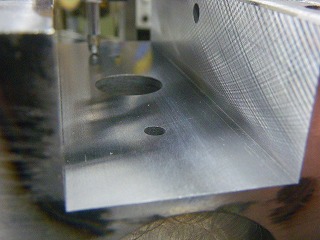

加工前　溝底部の研磨代がやや多い０．３３程でした。
分かりますでしょうか？

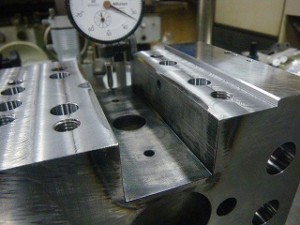

加工後　
溝巾H7交差仕上げ、溝底部寸法仕上げ

納品時にご依頼先の社長様から短納期対応に大変喜んでいただきました。

弊社もお役に立てまして幸いです。

平面研磨加工の短納期でお困りの方
一度、お気軽にレスキュー研磨工場　（株）ジートライズまでお気軽にご連絡下さいませ。

ありがとうございました！
