本日はＯＢＤ測定用マスター（基準器） Ｖ溝研磨、５１度についてご紹介いたします。
オーバーピン（ボール）径 → Over Pin(or Ball) Diameter （OBD）
こちらは、いつもお世話になっております名古屋市内のゲージメーカー様より全加工（素材から）納期約1ヶ月弱にてご注文をいただきました。
製品仕様
材質：ＳＫＳ３（焼入、サブゼロ）

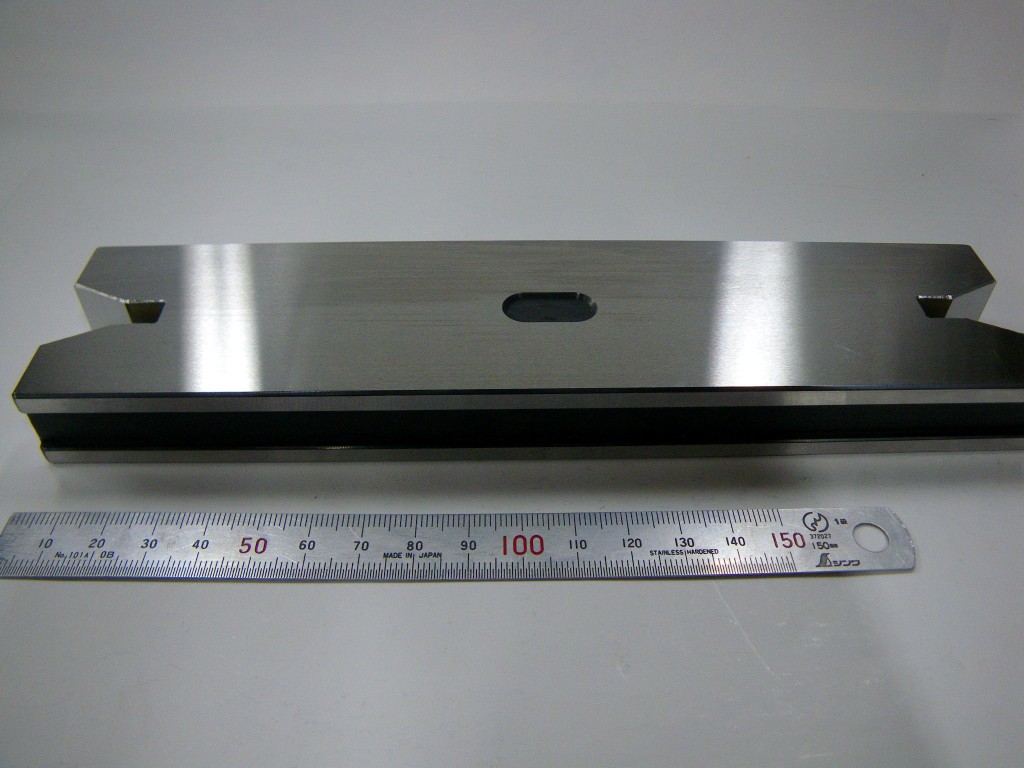

製品サイズ：２１０×５０×２０
寸法公差：２１６．７５ ±0.005（ピンの頂点）、５１°±１０′
加工ポイント
・Ｖ溝幅（約２０．５）が大きいので砥石成形が難しい
（通常は１０㍉以下が多いです）
・製品が長い（Ｌ＝２１０）ので熱膨張の影響が受けやすい
まずは、Ｖ溝部を研磨加工する為に、６面研削を行います。
この６面研削の面が加工、測定の基準面になりますので、平行度、平面度を出来る限り０狙いで研磨加工を行います。

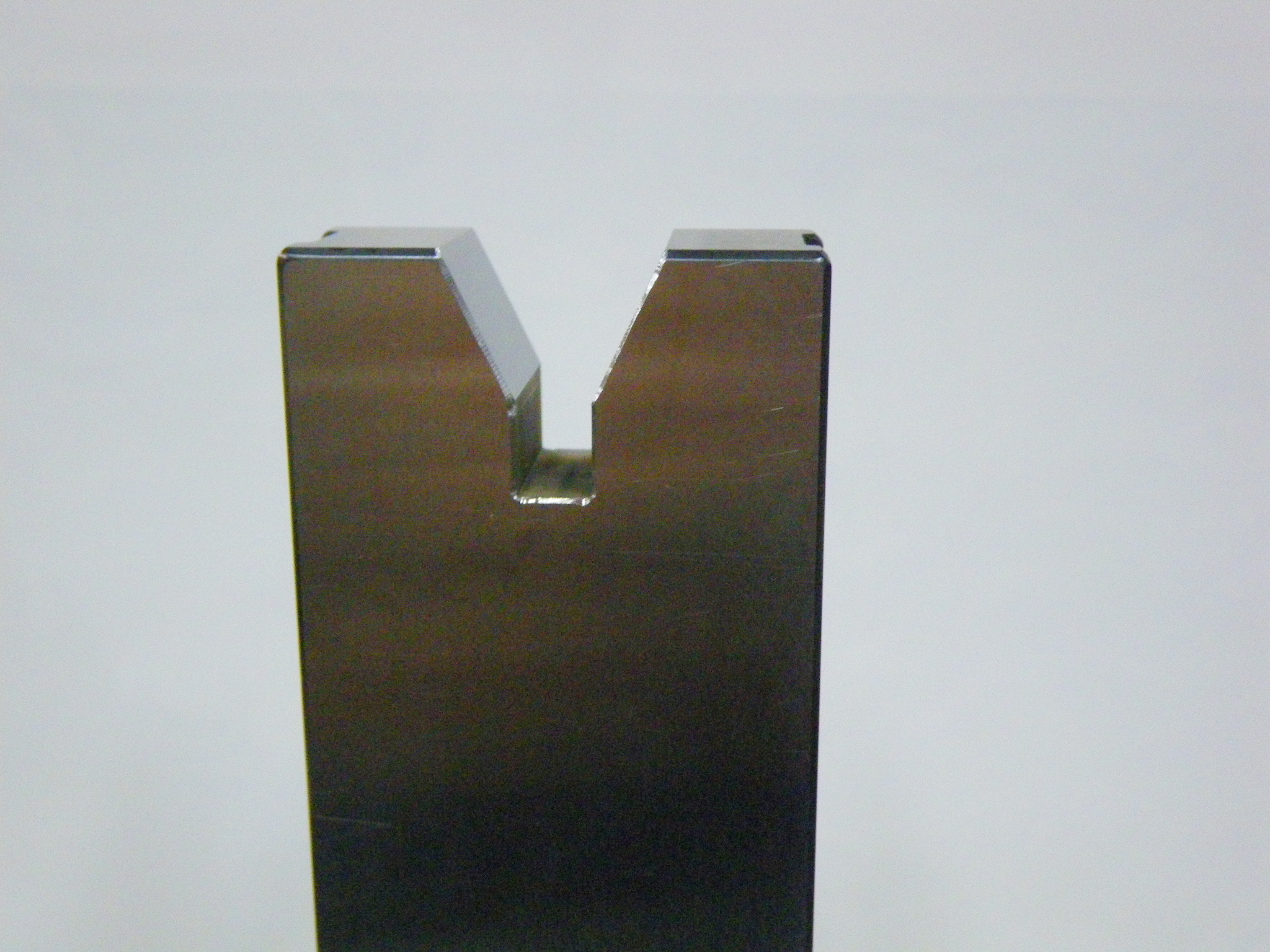

続いて、Ｖ溝研磨加工です。
溝幅にあわせて太い砥石を使用します。
今回は２５㍉の砥石を仕様しました。
砥石が太くなると、砥石成形が難しくなります。
弊社はＮＣ機はございませんので成形用の治具を使用して砥石成形を行います。
すなわち手作業になります。
加工はプランジ加工（落とし込み）で研削していきます。
トラバース加工（砥石を移動させること）と違いまして砥石を移動させませんので、成形した砥石の面がそのまま製品に加工されます。
転写をイメージしていただければ分かりやすいと思います。
このように正確な砥石を作ることが最大の難関です。

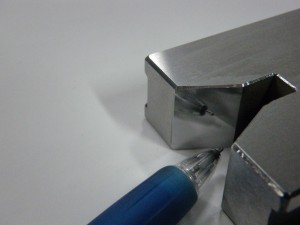

Ｖ溝の角度、面粗さに気をつけながら作業を進めていきます。

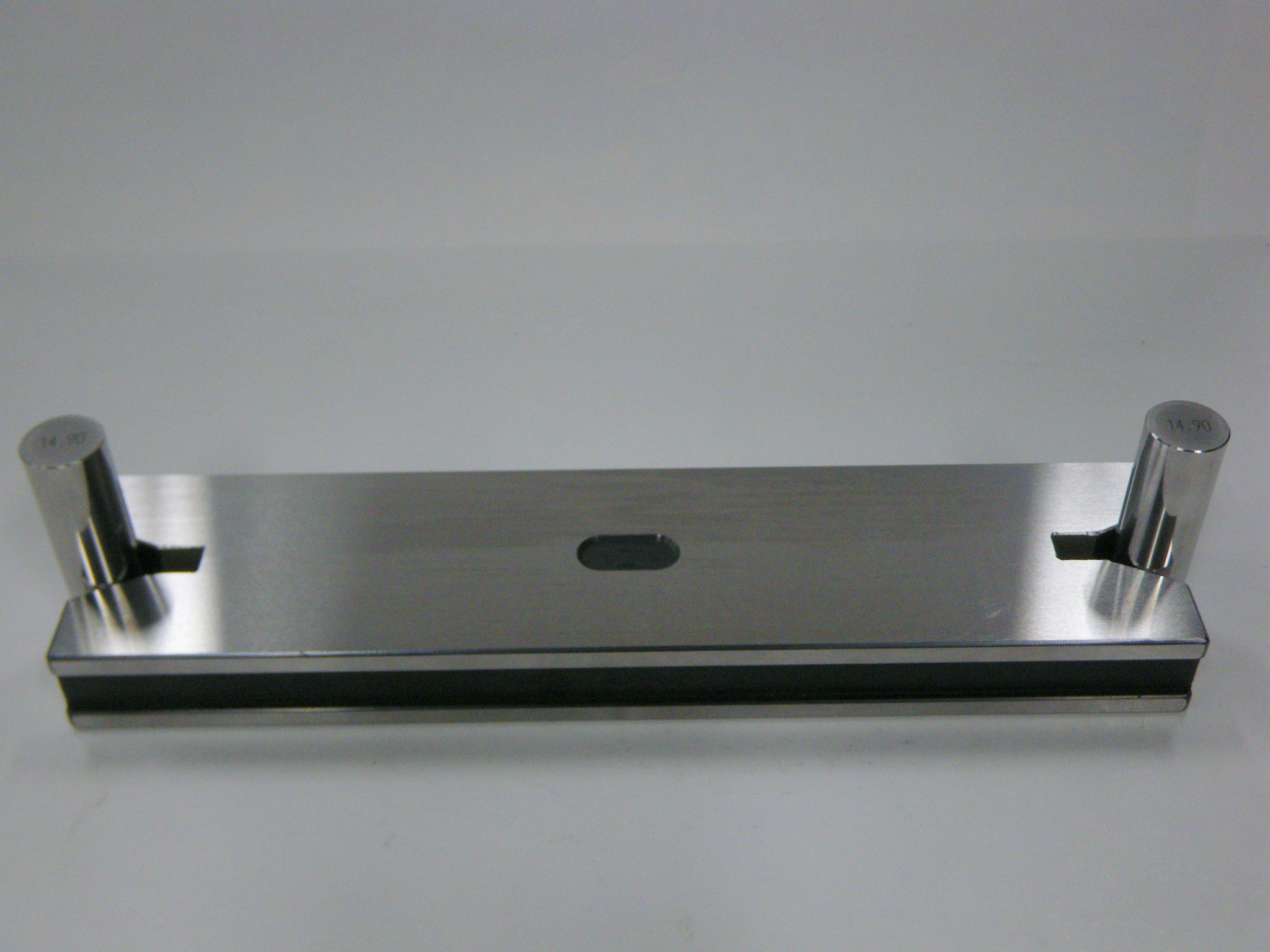

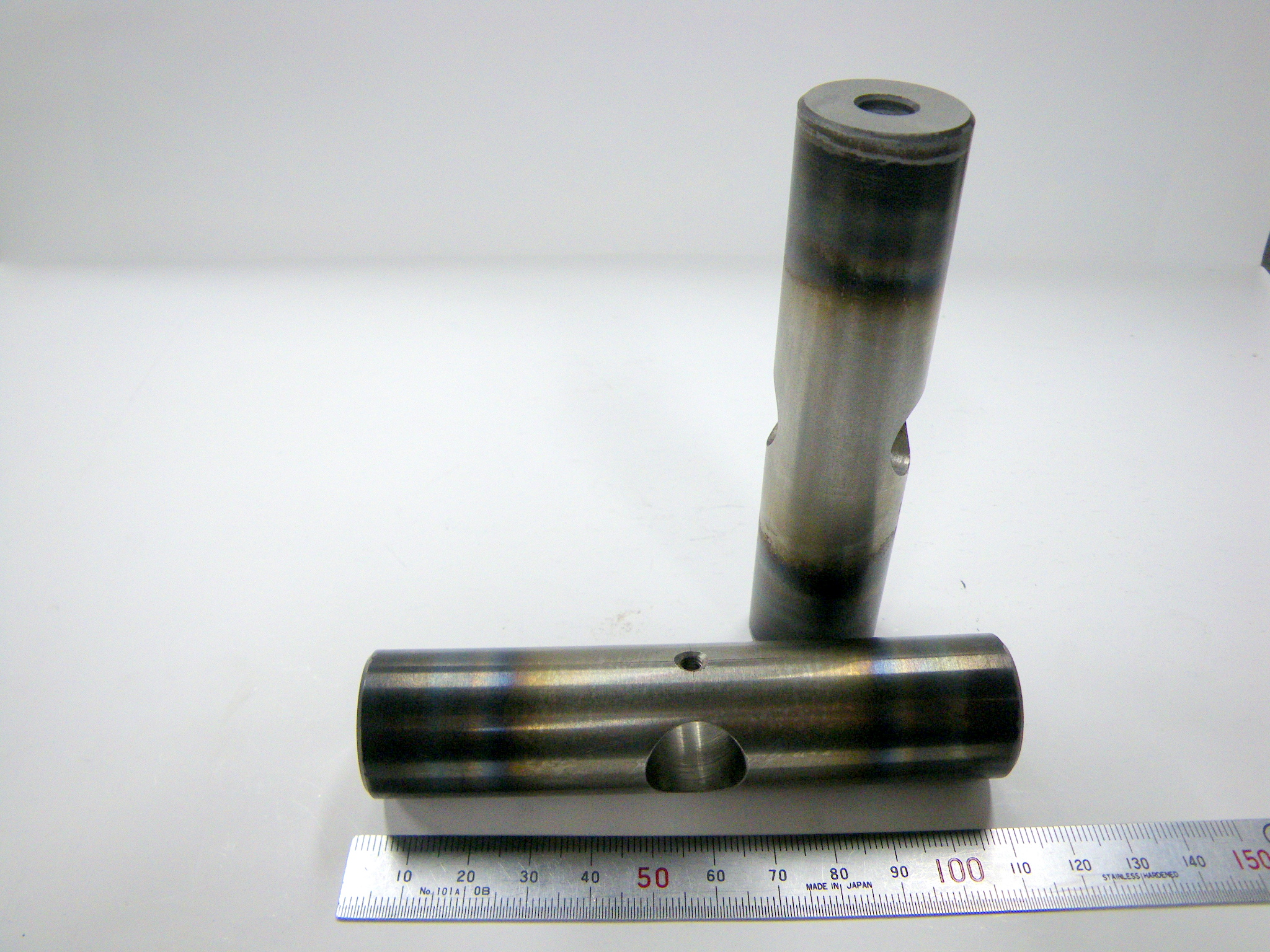

測定ピンを使用して２１６．７５ ±0.005の交差に入るまで慎重、慎重に作業を進めます。

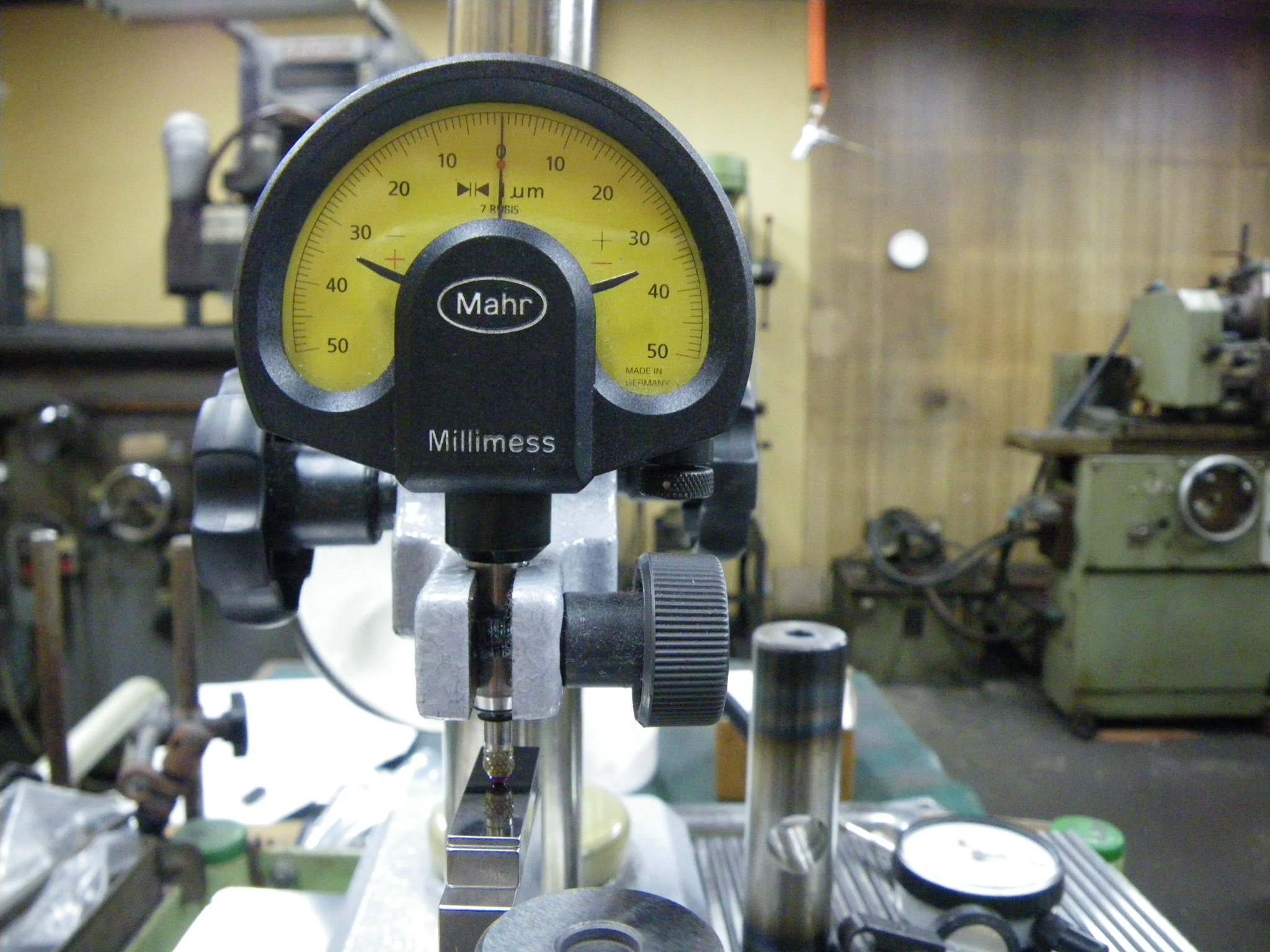

加工後しばらく定盤上で温度慣らしを行ってから測定します。
最終的には一晩放置して、翌朝、再度測定をします。
本当に根気と、手間が掛かるのがお分かりでしょうか（笑）
このタイプは修正が出来ませんので取りすぎたら
即刻「不良品」です^^;
基本的に、プラス交差を狙います。
実測値
２１６．７５ ±0.005→＋０．００２
５１°±１０′→±0
にて無事に仕上がり一安心です！！
