本日は、小物ゲージ部品研磨の紹介をします。 こちらは、７ＳＥＴを全加工にてゲージメーカー様よりご注文頂きました。 ブランク（母材）は外注さんにて加工しました。 製品サイズは７＊１２＊２３で比較的小さい製品です。 研磨は７面研磨でほぼ全面研磨仕様。

これ位のサイズになりますと平面研削盤（600*300）では作業が困難になってきます。

ジートライズでは、平面研削盤と成形研磨機を使い分けながら加工をします。

形状 の精度が図面右上（＃Ａ～＃Ｆ）±０．００５

製品が小さいので直角出しが難しいです。製品が大きいのも大変ですが小さい物の磁気が弱く、クランプがしにくい為逆に、非常に難儀なことも多々あります。

通常直角出しはイケールで加工しますが、製品が小さいので自社製の小物用の直角出し治具にて研磨しました。

用途に応じて研磨機、バイス、治具類を使い分けて作業をしますので小物研磨も精密に研磨することが可能です。

小物研磨の相談はレスキュー研磨工業　ジートライズまでお気軽にお問い合わせ下さいませ。

皆さんこんにちは！

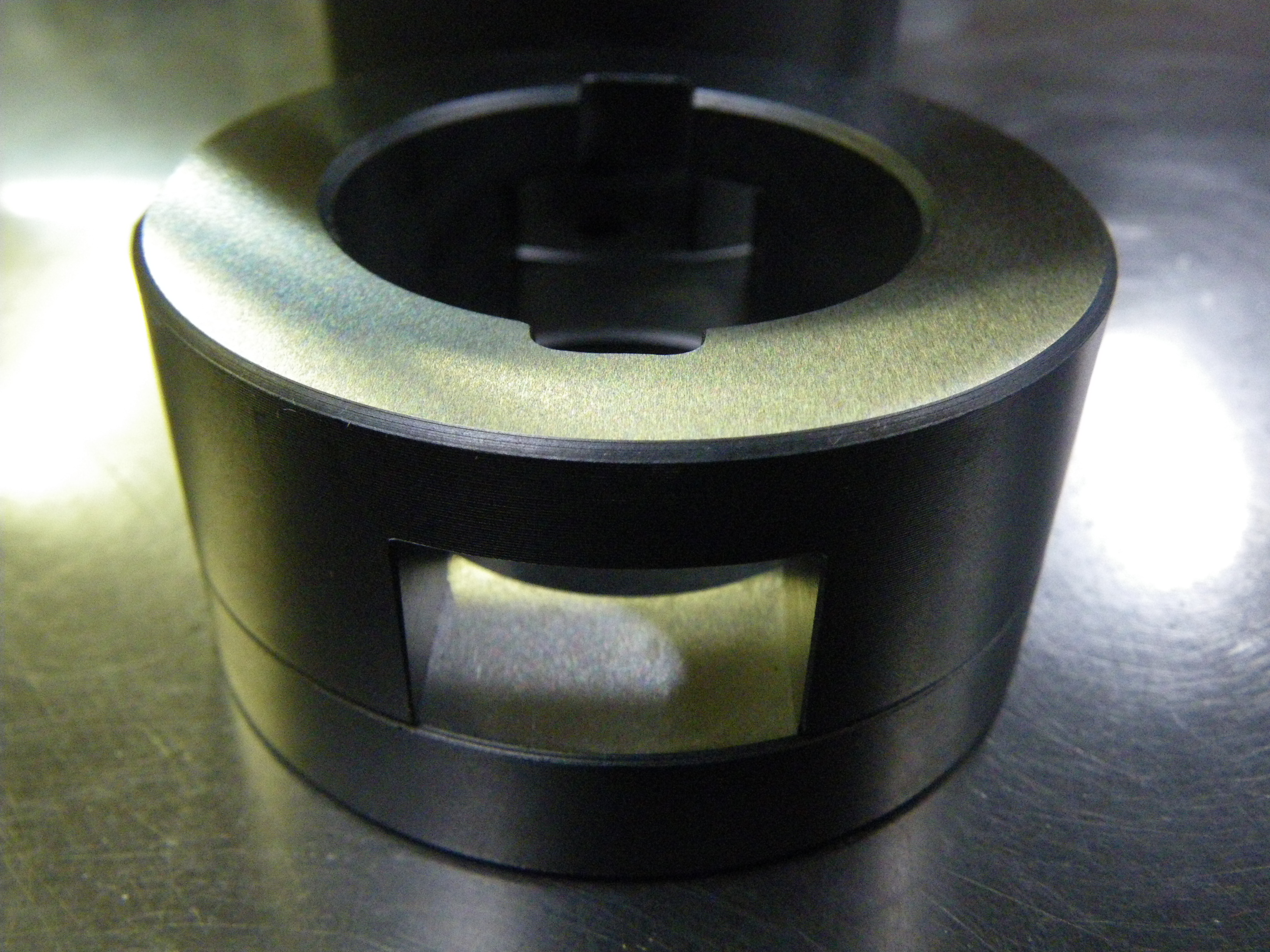

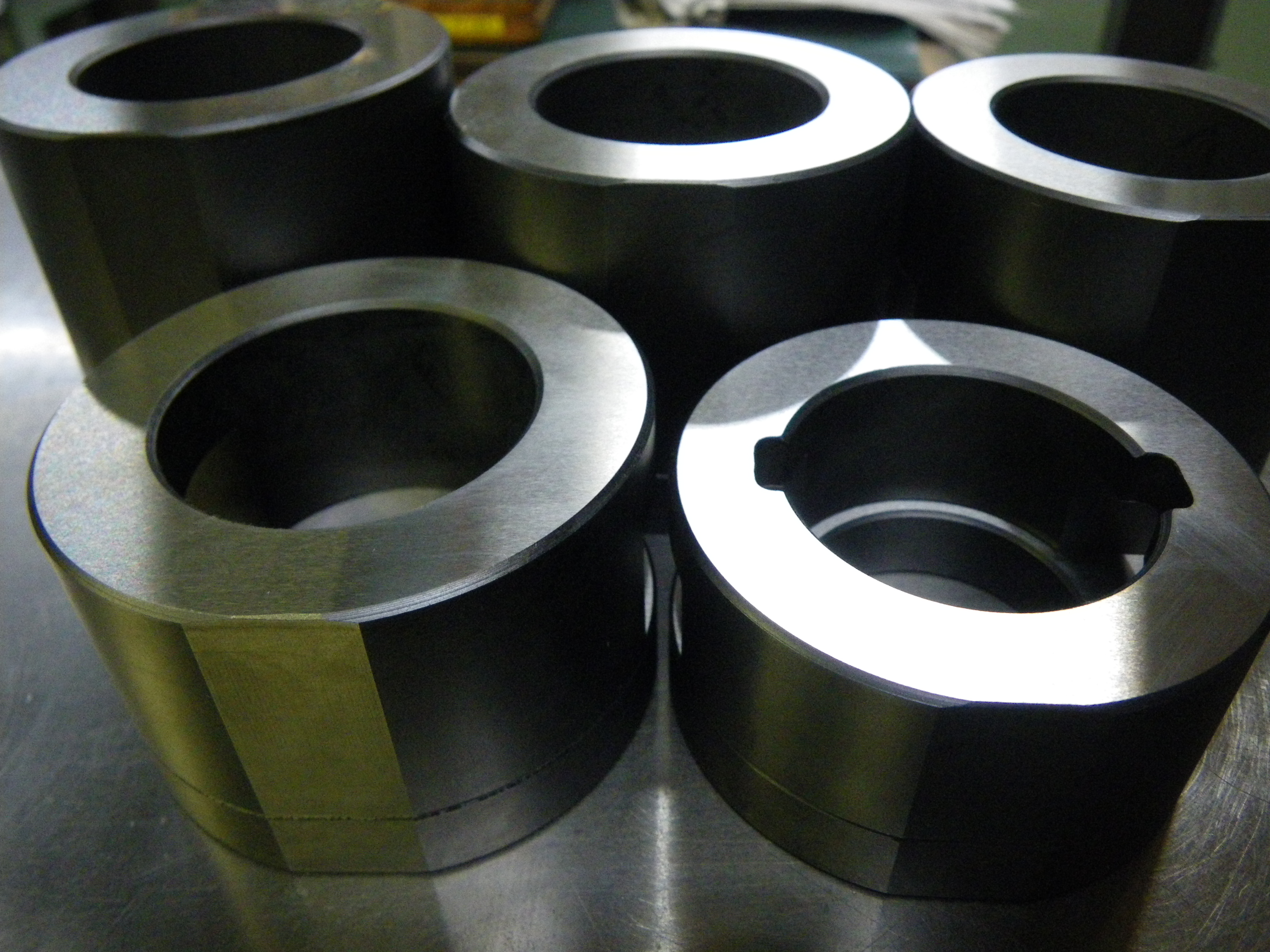

本日は検査具、ゲージの高さマスターのご紹介をします。

こちらは、ゲージメーカー様より５セットご注文を頂きました。

加工精度は±０．００５です。

２部品構造の製品です。各々で研磨加工をして最終的に穴付きキャップボルトを締めて交差を仕上げます。

まず高さマスターについてご説明します。

簡単に言いますと、高さや、深さと測定する為の専用の基準器です。

この基準器に専用の測定具をセットしていただきましてダイヤル等をセットして使用します。今回は測定具は有りませんので叉の機会にご紹介します。

ワークによってはネジを締め付けると変形しますので、仕上げ作業の前には確認しながら微調整が必要です

又、穴付きキャップボルトの各サイズ揃えておりますので、検査具、ゲージの最終仕上げのみでもレスキュー研磨工場　ジートライズまでお気軽にお問い合わせくださませ。

薄物研磨

材質：ＳＫ５Ｍ　ｔ＝０．８５　±０．００５

実測値＋０．００２から＋０．００１

本日は薄物研磨、高精度シムのご紹介をします。

こちらは、日頃からお取引を頂いております、名古屋市内のメーカー様よりご注文頂きました。

サイズが比較的小さいのが救いでした。（＾～＾；）

歪は無視で、厚み（平行度）を出して欲しい！という作業内容です。

小型の磁気が強力なチャックを使用して加工します。加工精度によっては一度チャックを研磨してから加工する場合もあります。

1ミリ以下の研磨加工は磁気が非常に弱くなりますのでなるべく砥石を切れる状態にすることがポイントです。

測定は指示マイクロを使い何回も測定を繰り返しながら仕上げました。

弊社加工実測値は＋０．００２～＋０．００１で無事仕上がりました。

薄物研磨でお困りのメーカー様、材質、ワークサイズにもよりますがレスキュー研磨工場　ジートライズまでお気軽にご相談下さい。
